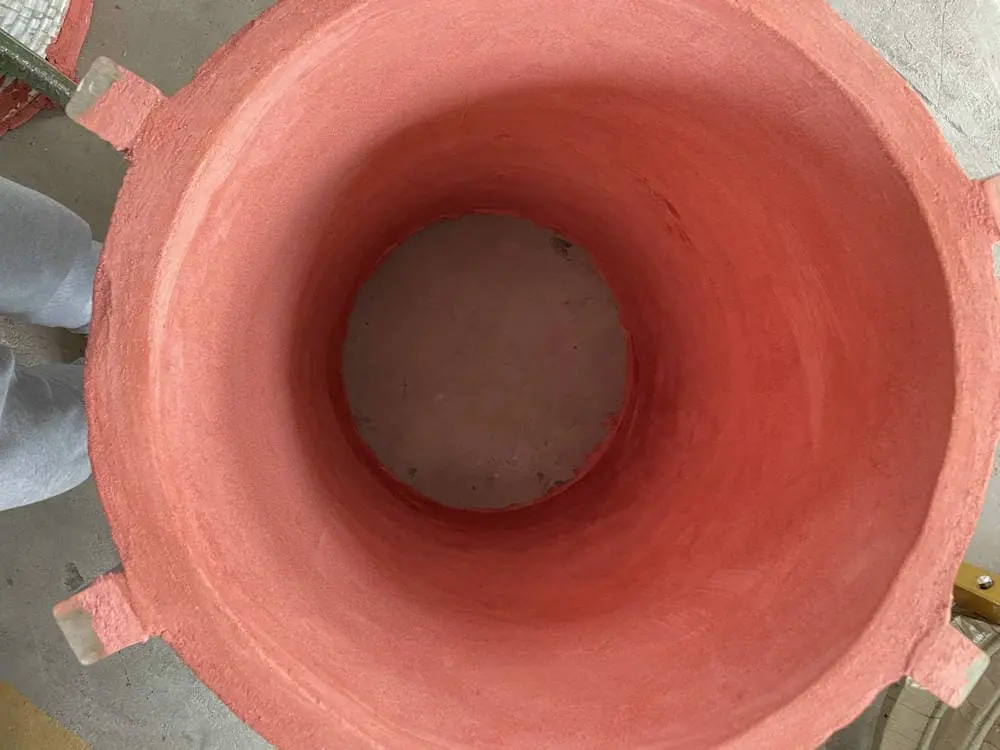

في المسبك الحديث والمعادن, الفرن التعريفي مفضل لكفاءته العالية, نظافة, والتحكم الدقيق في درجة الحرارة. لكن, ال “قلب” الفرن - البطانة - تحدد بشكل مباشر نجاح أو فشل الإنتاج. يعد اختيار المواد المقاومة للحرارة المناسبة وتطبيق عملية التثبيت الماهرة أمرًا ضروريًا “فن” الذي يجمع بين العلم والخبرة.
علم الاختيار: تعرف على الحراريات الخاصة بك
بطانات الفرن التعريفي, يمزج عادة صدم الجافة, يتم تصنيفها إلى ثلاث فئات رئيسية على أساس تركيبها الكيميائي وتفاعلها مع الخبث: حمضية, حيادي, والأساسية.
1. بطانات حمضية
- المكون الرئيسي: السيليكا عالية النقاء (Sio₂), usually > 98.5%.
- صفات:
- الايجابيات: غير مكلفة نسبيا, الموصلية الحرارية الجيدة, ومقاومة قوية للخبث الحمضي.
- سلبيات:ضعف مقاومة الصدمات الحرارية (عرضة للتشقق أثناء التغيرات السريعة في درجات الحرارة) ولا يمكنها تحمل الخبث الأساسي.
- أساسي طلب: ذوبان الحديد الزهر (رمادي, الدكتايل) وبعض الفولاذ الكربوني. عادة ما يكون الخبث الناتج عن هذه المعادن حمضيًا (SiO₂-MnO-FeO).
2. بطانات محايدة
- المكون الرئيسي: على أساس الألومينا (Al₂O₃), مثل اكسيد الالمونيوم, موليت, أو الألومينا والمغنيسيوم الإسبنيل.
- صفات:
- الايجابيات:مقاومة ممتازة للصدمات الحرارية, قوة ميكانيكية عالية, ومقاومة جيدة ل كلاهما الخبث الحمضي والأساسي (وإن لم يكن الأقوى ضد أي منهما).
- سلبيات: أكثر تكلفة من البطانات الحمضية.
- أساسي طلب: الأكثر تنوعا. مثالية للذوبان الفولاذ المقاوم للصدأ, سبائك الصلب عالية, سبائك النحاس (النحاس, البرونز), وفي العمليات التي تغير السبائك بشكل متكرر.
3. بطانات أساسية
- المكون الرئيسي: مغنيسيوم عالي النقاء (MGO) أو مغنيسيا الألومينا الإسبنيل (MgO·Al₂O₃).
- صفات:
- الايجابيات:أداء استثنائي في درجات الحرارة العالية و أقوى مقاومة إلى الخبث الأساسية (ارتفاع الكالسيوم, MGO).
- سلبيات: غالي, الموصلية الحرارية العالية (يمكن أن يؤدي إلى فقدان المزيد من الحرارة), واسترطابي (يجب أن يتم تخزينها في ظروف جافة تماما).
- التطبيق الأساسي: تستخدم خصيصا للذوبان الفولاذ التخصصي و سبائك الصلب عالية التي تنتج الخبث الأساسي بقوة أثناء عملية التكرير.
مقارنة الحرارية: في لمحة
| مميزة | البطانة الحمضية (السيليكا) | بطانة محايدة (الألومينا / موليت) | بطانة أساسية (مغنيسيا) |
| المكون الرئيسي | Sio₂ | Al₂O₃ / Al₂O₃-SiO₂ | MGO |
| مقاومة الخبث | ممتاز (مقابل. حمضية) | جيد (مقابل. كلاهما) | ممتاز (مقابل. أساسي) |
| الصدمة الحرارية | فقير | ممتاز | معتدل |
| الأعلى. درجة حرارة | معتدل (~1700 درجة مئوية) | عالي | عالية جدًا |
| الاستخدام الأساسي | الحديد الزهر, الكربون الصلب | الفولاذ المقاوم للصدأ, سبائك النحاس | الفولاذ المتخصص, سبائك عالية |
| يكلف | قليل | واسطة | عالي |
الوجبات الجاهزة الرئيسية: اختيارك يجب يكون على أساس نوع المعدن أنت تذوب و طبيعة الخبث تنتج. استخدام البطانة الحمضية لصهر الفولاذ مع الخبث القاعدي (أو العكس) سوف يؤدي إلى تآكل البطانة السريع وقصر الحياة بشكل كبير.
فن التثبيت: أهمية العملية
اختيار المواد المناسبة هو فقط 50% من الوظيفة. الآخر 50% يعتمد على عملية التثبيت، أي, “صدق” و “تلبيد.”
1. “كثافة”: عملية الصدم
صدم (أو تدك) هي عملية ملء وضغط المواد المقاومة للحرارة الجافة في الفراغ الموجود بين غلاف الفرن وتشكيل البوتقة (نموذج).
لماذا هو مهم جدا؟?
- تحقيق أقصى كثافة: الهدف الوحيد من عملية الصدم هو تعبئة الحبوب المقاومة للحرارة بإحكام قدر الإمكان. أ كثافة عالية وموحدة هو الأساس لمقاومة اختراق المعادن والهجوم الكيميائي.
- منع التصفيح: يجب أن تكون المادة صدمت في الضحلة, حتى الطبقات (على سبيل المثال, 5-10 سم في المرة الواحدة). ستؤدي إضافة الكثير من المواد مرة واحدة إلى الحصول على سطح مضغوط ولكن قاع فضفاض, خلق نقطة ضعف حرجة.
- القضاء على نقاط الضعف: يعتبر المفصل بين قاع الفرن والجدار الجانبي هو المنطقة الأكثر عرضة للخطر. الأدوات المناسبة (مثل أدوات الدك الهوائية المسطحة والحادة) يجب استخدامها لضمان عدم ترك أي زاوية فضفاضة.
ماذا يحدث إذا كان الصدم ضعيفًا?
- اختراق المعادن: لا يمكن للبطانة السائبة أن تتحمل ضغط المعدن المنصهر, السماح لها بذلك “حفر” في الحراريات, مما يؤدي إلى الفشل المبكر.
- خطر الاختراق: بمجرد أن يخترق المعدن الجزء الخلفي من البطانة ويتصل بالملف التعريفي, سوف يسبب ماس كهربائي فوري, توقف الإنتاج, واحتمال حدوث انفجار.
2. “نار”: عملية التلبد
بعد صدم, البطانة لا تزال مجرد مسحوق كثيف. التلبيد هو عملية التسخين المتحكم فيها والتي تسبب “وجه العمل” (الجانب الذي يلامس المعدن) للخضوع للتغيرات الكيميائية والفيزيائية, تشكيل الصعب, قذيفة السيراميك الصلبة.
لماذا هو مهم جدا؟?
الهدف من التلبيد هو إنشاء هيكل مثالي من ثلاث طبقات داخل البطانة:
- الطبقة الملبدة:
- موقع: الطبقة الأعمق, في اتصال مباشر مع المعدن المنصهر.
- ولاية: سيراميك بالكامل, تشكيل الصعب, قذيفة قوية.
- غاية: يقاوم التآكل, تجوب, واختراق المعدن المنصهر.
- الطبقة الانتقالية (طبقة شبه ملبدة):
- موقع: بين الطبقات الملبدة والفضفاضة.
- ولاية: متكلس جزئيا, الاحتفاظ ببعض القوة ولكن أيضًا ببعض المرونة.
- غاية: يعمل كمنطقة عازلة للإجهاد الميكانيكي والحراري, منع الطبقة الملبدة من التشقق بسبب التمدد أو الانكماش.
- طبقة فضفاضة (طبقة النسخ الاحتياطي):
- موقع: الطبقة الخارجية, أقرب لفائف الحث.
- ولاية: يبقى في شكله الأصلي مثل المسحوق (أو علاجه طفيفة) ولاية.
- غاية: هذا هو متعمد طبقة الأمان. الموصلية الحرارية المنخفضة تحمي الملف, وتوفر طبيعتها الفضفاضة وسادة للتمدد الحراري للبطانة بأكملها.
ماذا يحدث إذا كان التلبيد غير مناسب?
- التلبيد سريع جدًا/ساخن جدًا: يمكن أن تتشقق البطانة بسبب الإجهاد الحراري المفرط. أو, تصبح الطبقة الملبدة سميكة جدًا, ترك الانتقال وطبقات فضفاضة رقيقة جدا, صنع البطانة “هش” وعرضة للصدمة الحرارية.
- التلبد منخفض جدًا/قصير: الطبقة الملبدة رقيقة جدًا أو لا تتشكل على الإطلاق. تبقى البطانة “ناعم” وليس لديه دفاع ضد المعدن المنصهر, مما يؤدي إلى الفشل السريع بعد الذوبان الأول.
خاتمة
يكمن فن بطانة الفرن التعريفي في التزاوج المثالي بين الاختيار العلمي و التثبيت المنضبط.
- اختيار هو “استراتيجية”: يجب عليك اختيار الحمضية الصحيحة, حيادي, أو المواد الأساسية على أساس ذوبانك (حديد, فُولاَذ, نحاس) والخبث لها.
- عملية هو “تكتيك”:
- صدم يتابع “كثافة” لبناء حاجز مادي.
- تلبد يسعى “الحرارة الصحيحة” لبناء هيكل قوي ومرن من ثلاث طبقات.
إن إهمال أي جزء من هذه العملية يمكن أن يؤدي إلى قصر عمر البطانة, نوعية معدنية سيئة, ومخاطر أمنية شديدة.
