Sưởi ấm cảm ứng là một quá trình sử dụng nguyên tắc cảm ứng điện từ để làm nóng các vật thể. Nó dựa trên luật cảm ứng điện từ Faraday, theo đó khi một dây dẫn (thường là một kim loại) được đặt trong một từ trường thay đổi, một dòng điện được tạo ra, do đó tạo ra nhiệt.
Nhiệt cảm ứng được tạo ra như thế nào
1. Nguồn cung cấp điện AC: Nguồn điện AC tần số cao thường được sử dụng để tạo ra từ trường thay đổi. Nguồn năng lượng này tạo ra dòng điện xoay chiều tần số cao thông qua cuộn dây, do đó tạo ra một từ trường xen kẽ xung quanh cuộn dây.
2. Tạo ra từ trường: Dòng điện xen kẽ tần số cao trong cuộn dây để tạo thành từ trường xen kẽ. Từ trường này sẽ lan vào không gian xung quanh.
3. Dây dẫn được đặt trong một từ trường: Đối tượng được làm nóng, thường xuyên, một nhạc trưởng (thường là một kim loại), được đặt trong từ trường xen kẽ này. Do những thay đổi trong từ trường, một dòng điện được tạo ra bên trong vật thể.
4. Hiện tại tạo ra nhiệt: Theo Luật Cảm ứng điện từ của Faraday,, Khi thông lượng từ tính trong dây dẫn thay đổi, một dòng điện cảm ứng sẽ được tạo ra. Trong trường hợp này, Thông lượng từ được gây ra bởi từ trường xen kẽ, Vì vậy, dòng điện cảm ứng cũng thay đổi theo thời gian. Điều này gây ra hiện tại tạo ra điện trở trong dây dẫn, tạo ra nhiệt. Nhiệt này có thể được sử dụng để làm nóng chính dây dẫn hoặc được chuyển sang các vật thể khác tiếp xúc với dây dẫn.
Cảm ứng cơ bản sưởi ấm
1. Cung cấp điện: Hệ thống sưởi ấm cảm ứng thường sử dụng công suất AC tần số cao để tạo ra dòng điện xen kẽ tần số cao.
2. Xôn xao: Cuộn dây là một phần của nguồn điện và được sử dụng để tạo ra từ trường xen kẽ tần số cao. Thiết kế và vị trí cuộn dây là rất quan trọng đối với hiệu quả sưởi ấm.
3. Nhạc trưởng: Đối tượng được làm nóng thường là một dây dẫn, thường là một kim loại. Khi một dây dẫn được đặt trong một từ trường xen kẽ, một dòng điện cảm ứng được sản xuất.
4. Hiện tại cảm ứng: Từ trường xen kẽ làm cho các electron bên trong dây dẫn di chuyển, sản xuất dòng điện cảm ứng. Điều này gây ra hiện tại tạo ra điện trở trong dây dẫn, tạo ra nhiệt.
5. Mất độ trễ:
Tổn thất trễ xảy ra trong vật liệu từ tính, chẳng hạn như vật liệu sắt từ, Khi chúng được đặt trong một từ trường xen kẽ. Vật liệu này trải qua quá trình từ hóa và khử từ dưới ảnh hưởng của từ trường, Nhưng quá trình này không hoàn toàn có thể đảo ngược. Khi một vật liệu từ tính được từ hóa định kỳ và khử từ, Mất năng lượng xảy ra giữa các phân tử và miền từ tính, Mất độ trễ đó là gì. Mất mát này làm cho vật liệu nóng lên, Vì vậy, nó cần được xem xét trong các ứng dụng như sưởi ấm cảm ứng.
6. Mất mát hiện tại
Tổn thất hiện tại xoáy xảy ra trong dây dẫn khi chúng tiếp xúc với các trường điện từ xen kẽ. Theo Luật Cảm ứng điện từ của Faraday,, Một từ trường xen kẽ tạo ra một dòng điện cảm ứng trong một dây dẫn. Những dòng điện cảm ứng này tạo ra điện trở bên trong dây dẫn và tạo ra nhiệt, đó là sự mất mát hiện tại của Eddy. Trong hệ thống sưởi ấm, Các tổn thất hiện tại xoáy thường được khai thác một cách có chủ ý vì nó là cơ chế chính được sử dụng để làm nóng dây dẫn.
Ưu điểm của sưởi ấm cảm ứng
Sưởi ấm cảm ứng có nhiều lợi thế và do đó được sử dụng rộng rãi trong nhiều loại công nghiệp, ẩm thực và các ứng dụng khác.
1. Chuyển đổi năng lượng hiệu quả: Sưởi ấm cảm ứng là một phương pháp sưởi ấm hiệu quả. Năng lượng được chuyển từ nguồn năng lượng sang phôi hầu như không bị lãng phí năng lượng, do đó cho phép sử dụng năng lượng cao hơn.
2. Sưởi ấm nhanh: Làm nóng cảm ứng có thể làm nóng phôi đến nhiệt độ cần thiết trong một thời gian rất ngắn. Điều này làm cho quá trình sản xuất hiệu quả hơn và giảm thời gian chờ đợi.
3. Kiểm soát nhiệt độ chính xác: Sưởi ấm cảm ứng cho phép kiểm soát chính xác nhiệt độ phôi vì việc sưởi ấm có thể được khởi động hoặc dừng lại khi cần thiết. Điều này rất quan trọng đối với các ứng dụng yêu cầu kiểm soát nhiệt độ chặt chẽ, chẳng hạn như xử lý nhiệt và hàn.
4. Sưởi ấm đồng đều: Nhiệt được tạo ra bằng cách sưởi ấm cảm ứng được phân phối đều bên trong toàn bộ phôi, Vì vậy, có thể tránh được vấn đề về điều trị bằng nhiệt hoặc biến dạng không đồng đều.
5. Sưởi ấm không tiếp xúc: Làm nóng cảm ứng là một phương pháp gia nhiệt không tiếp xúc vì nó không yêu cầu bộ phận sưởi ấm tiếp xúc với phôi, chẳng hạn như lửa hoặc lò sưởi kháng. Điều này làm giảm nguy cơ ô nhiễm vật liệu và thiệt hại cơ học.
6. Có thể được tự động hóa và tích hợp: Làm nóng cảm ứng có thể dễ dàng tích hợp với các hệ thống tự động, làm cho nó phù hợp cho các quy trình sản xuất công nghiệp khối lượng lớn. Nó có thể được sử dụng với robot, băng tải và các thiết bị tự động khác.
7. Tiết kiệm năng lượng và chi phí: Do hiệu quả cao của nó, sưởi ấm cảm ứng có thể làm giảm mức tiêu thụ năng lượng và chi phí vận hành, giảm chi phí chung của quá trình sản xuất.
8. Thân thiện với môi trường: Hệ thống sưởi cảm ứng thường không liên quan đến ngọn lửa mở hoặc quá trình đốt cháy, Vì vậy, nó phát ra ít chất gây ô nhiễm hơn và thân thiện với môi trường.
Sưởi ấm cảm ứng là một phương pháp gia nhiệt linh hoạt và hiệu quả phù hợp cho nhiều ứng dụng công nghiệp và phi công nghiệp. Nó cung cấp nhiều lợi thế bao gồm cả việc sử dụng năng lượng hiệu quả, Kiểm soát nhiệt độ chính xác, sưởi ấm đồng đều, vân vân., làm cho nó trở thành một trong những công nghệ sưởi ấm ưa thích trong nhiều ngành công nghiệp.

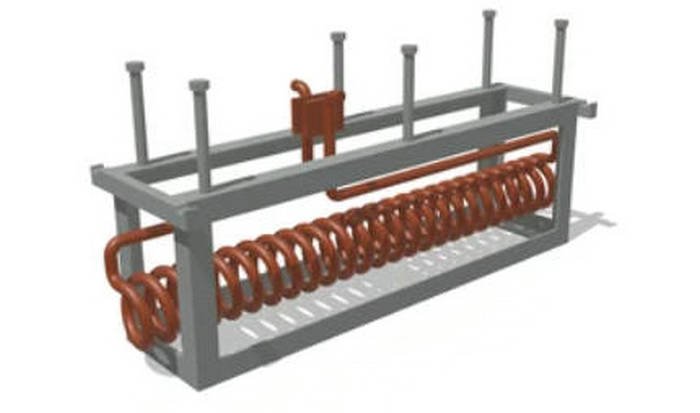

Thiết kế cuộn có quan trọng trong hệ thống sưởi cảm ứng không?
Thiết kế cuộn dây rất quan trọng trong các hệ thống sưởi cảm ứng vì cuộn dây là một trong những thành phần chính của hệ thống sưởi cảm ứng, ảnh hưởng trực tiếp đến hiệu quả sưởi ấm, Tính đồng nhất sưởi ấm và hiệu suất hệ thống. Sau đây là tầm quan trọng của thiết kế cuộn trong hệ thống sưởi cảm ứng:
1. Hiệu quả sưởi ấm: Thiết kế của cuộn dây ảnh hưởng đến hiệu quả của việc truyền năng lượng. Thiết kế cuộn dây được tối ưu hóa đảm bảo rằng càng nhiều năng lượng điện từ càng tốt được chuyển sang phôi, do đó cải thiện hiệu quả sưởi ấm. Thiết kế cuộn dây hiệu quả cũng làm giảm chất thải năng lượng và giảm chi phí vận hành.
2. Làm nóng tính đồng nhất: Hình dạng, Kích thước và vị trí của cuộn dây sẽ ảnh hưởng đến tính đồng nhất của sưởi ấm của phôi. Thiết kế cuộn dây phù hợp đảm bảo phân phối nhiệt độ đồng đều bên trong phôi và tránh các điểm nóng và lạnh. Điều này rất quan trọng đối với các ứng dụng yêu cầu kiểm soát nhiệt độ chính xác, chẳng hạn như xử lý nhiệt.
3. Lựa chọn tần số: Các thiết kế cuộn khác nhau có thể được sử dụng để tạo ra các trường điện từ có tần số khác nhau. Lựa chọn tần số của cuộn dây phụ thuộc vào vật liệu và kích thước của phôi, cũng như độ sâu sưởi ấm cần thiết. Lựa chọn tần số phù hợp giúp tối ưu hóa hiệu ứng sưởi ấm.
4. Độ bền cuộn dây: Cuộn dây phải được thiết kế để chịu được nhiệt độ cao, Tần số cao và môi trường hiện tại cao. Vật liệu cuộn và thiết kế kết cấu phù hợp có thể đảm bảo hoạt động ổn định của cuộn dây trong một thời gian dài và giảm chi phí bảo trì.
5. Tích hợp hệ thống: Thiết kế cuộn cũng cần xem xét cách tích hợp với toàn bộ hệ thống sưởi cảm ứng. Điều này bao gồm hệ thống làm mát cuộn dây, Kết nối điện và hệ thống điều khiển, vân vân. Cuộn dây phải hoạt động hài hòa với các thành phần khác để đảm bảo hoạt động đúng của hệ thống.
Tổng thể, Thiết kế cuộn dây rất quan trọng đối với hiệu suất và tính ổn định của hệ thống sưởi cảm ứng của bạn. Thiết kế cuộn dây được tối ưu hóa có thể cải thiện hiệu quả sưởi ấm, Tính đồng nhất sưởi ấm và độ tin cậy của hệ thống để thích ứng với các nhu cầu ứng dụng khác nhau, bao gồm cả sản xuất công nghiệp, xử lý nhiệt, Hàn, Thiết bị y tế và hệ thống sưởi thực phẩm, vân vân. Vì thế, Thiết kế cuộn dây thường là một cân nhắc quan trọng trong thiết kế và tối ưu hóa các hệ thống sưởi cảm ứng.
Ứng dụng sưởi ấm cảm ứng
Sưởi ấm cảm ứng là một công nghệ sưởi ấm được sử dụng rộng rãi trong các lĩnh vực công nghiệp và phi công nghiệp khác nhau. Nó chuyển năng lượng vào các vật liệu dẫn điện thông qua nguyên tắc cảm ứng điện từ, do đó làm nóng các vật thể. Dưới đây là một số khu vực ứng dụng chính để sưởi ấm cảm ứng:
1. Sưởi ấm công nghiệp: Sưởi ấm cảm ứng được sử dụng rộng rãi trong sản xuất công nghiệp để làm nóng vật liệu kim loại và phi kim loại cho các quy trình khác nhau, bao gồm cả rèn, dập tắt, xử lý nhiệt, Mang động tan chảy, hàn, Hàn nhiệt, kim loại nóng ấn, vân vân. Nó thường được sử dụng để làm nóng các bộ phận, Vòng bi, bánh răng, ống và các thành phần công nghiệp khác.
2. Thiết bị y tế: Trong lĩnh vực y tế, sưởi ấm cảm ứng được sử dụng để tạo ra các trường điện từ tần số cao để làm nóng các mô cho vật lý trị liệu, chẳng hạn như tăng thân nhiệt tần số cao và liệu pháp sưởi ấm cảm ứng điện từ.
3. Làm nóng thực phẩm: Sưởi ấm cảm ứng được sử dụng trong ngành công nghiệp thực phẩm để nhanh chóng làm nóng thức ăn và chất lỏng, chẳng hạn như lò sưởi ấm cảm ứng và bếp sưởi cảm ứng. Phương pháp này làm nóng thức ăn nhanh chóng, Cải thiện hiệu quả sản xuất trong khi giảm nguy cơ quá nóng và đốt cháy thực phẩm.
4. Không gian vũ trụ: Sưởi ấm cảm ứng được sử dụng trong lĩnh vực hàng không vũ trụ, bao gồm cả việc sưởi ấm và xử lý nhiệt của các bộ phận động cơ máy bay để cải thiện hiệu suất và độ bền vật liệu.
5. Sản xuất ô tô: Trong sản xuất ô tô, sưởi ấm cảm ứng được sử dụng trong nhiều ứng dụng khác nhau, bao gồm cả hàn, Thermoforming, làm nguội và xử lý bề mặt, để cải thiện hiệu suất và chất lượng của các bộ phận.
6. Sản xuất điện tử: Sưởi ấm cảm ứng được sử dụng trong sản xuất thiết bị bán dẫn, Bảng mạch và các bộ phận điện tử trong sản xuất điện tử để đảm bảo độ chính xác và hiệu suất cao.
7. Luyện kim: Trong ngành luyện kim, Làm nóng cảm ứng được sử dụng trong luyện kim loại, Đúc và chuẩn bị hợp kim để có được các thuộc tính kim loại mong muốn.
8. Thiết bị gia dụng: Sưởi ấm cảm ứng cũng được sử dụng trong các thiết bị gia dụng, chẳng hạn như bếp lò sưởi cảm ứng, Kettles sưởi ấm cảm ứng và bếp sưởi cảm ứng, Để cải thiện hiệu quả và an toàn nấu ăn.
Nói chung, sưởi ấm cảm ứng là một hiệu quả, Công nghệ sưởi ấm chính xác và áp dụng rộng rãi. Nó có các ứng dụng quan trọng trong nhiều lĩnh vực và giúp tăng hiệu quả sản xuất, Cải thiện chất lượng sản phẩm và tiết kiệm năng lượng.
Yêu cầu quyền lực
Các yêu cầu năng lượng của hệ thống sưởi cảm ứng là rất quan trọng vì chúng ảnh hưởng trực tiếp đến hiệu quả sưởi ấm và hiệu suất hệ thống. Sau đây là các khía cạnh chính của các yêu cầu năng lượng cho hệ thống sưởi ấm cảm ứng:
1. Nguồn cung cấp AC tần số cao: Hệ thống sưởi cảm ứng thường yêu cầu nguồn AC tần số cao, với tần số thường từ hàng ngàn hertz (Hz) đến hàng trăm kilohertz. Điều này là do công suất AC tần số cao tạo ra dòng điện trong các dây dẫn, do đó tạo ra nhiệt.
2. Yêu cầu quyền lực: Các yêu cầu năng lượng của nguồn điện phụ thuộc vào việc áp dụng hệ thống sưởi cảm ứng và kích thước của phôi. Hệ thống sưởi ấm công nghiệp lớn có thể yêu cầu hàng ngàn kilowatt (KW) hoặc thậm chí là megawatt (MW) quyền lực, Trong khi thiết bị sưởi ấm gia đình nhỏ thường chỉ cần vài trăm watt (W) đến vài kilowatt Power.
3. Sự ổn định và khả năng kiểm soát: Nguồn cung cấp phải cung cấp dòng điện ổn định và điện áp để đảm bảo kiểm soát và ổn định của quá trình gia nhiệt. Hệ thống sưởi ấm cảm ứng thường yêu cầu điều khiển dòng điện và điện áp chính xác cao.
4. Khả năng điều chỉnh tần số: Một số ứng dụng yêu cầu khả năng điều chỉnh tần số hoạt động của nguồn điện để thích ứng với các yêu cầu của các vật liệu và kích thước phôi khác nhau. Vì thế, Một số nguồn cung cấp năng lượng hệ thống sưởi cảm ứng có khả năng tần số có thể điều chỉnh.
5. Hiệu quả cung cấp năng lượng: Một nguồn cung cấp năng lượng hiệu quả có thể làm giảm chất thải năng lượng và giảm chi phí vận hành. Hiệu quả của nguồn điện thường được đo lường về yếu tố công suất và hiệu quả chuyển đổi.
6. Sự an toàn: Nguồn cung cấp phải tuân thủ các tiêu chuẩn an toàn để đảm bảo an toàn cho các nhà khai thác. Điều này bao gồm các tính năng như bảo vệ quá dòng, bảo vệ quá điện áp, và bảo vệ nhiệt độ.
7. Khả năng thích ứng: Nguồn cung cấp phải thích ứng với các yêu cầu sưởi ấm của các vật liệu và phôi khác nhau. Vì thế, Nó có thể cần phải có nhiều cài đặt năng lượng và tần số phù hợp với các ứng dụng sưởi khác.
8. Kiểm soát tích hợp hệ thống: Nguồn cung cấp thường cần được tích hợp với hệ thống điều khiển của hệ thống sưởi cảm ứng để nhận ra tự động hóa và giám sát quá trình sưởi ấm.
Tóm lại, Các yêu cầu năng lượng cho các hệ thống sưởi ấm cảm ứng khác nhau dựa trên nhu cầu ứng dụng cụ thể và đặc điểm phôi. Những yêu cầu này cần được xem xét cẩn thận khi thiết kế và chọn nguồn điện để đảm bảo rằng hệ thống có thể hoạt động ổn định và hiệu quả để đáp ứng các yêu cầu của quy trình sưởi ấm.
